Le réseau câblé informatique - Les bases

les bases d'un réseau local ( intermediaire & pro)
Les deux premiers câblages sont considérés comme faits avec les moyens du bord (bricolage d'une personne s'y connaissant un peu en informatique). Le dernier représente l'installation standard d'une entreprise.
Pour le câblage d'une salle, il vaut mieux utiliser un câblage en étoile. Celui ci est plus cher que le câblage en bus (il faut un hub et les longueurs de fil sont plus importantes) mais il est beaucoup plus facile de détecter une défaillance d'un câble (ce qui représente 80% des pannes du réseau). En effet dans le câblage en bus, un câble défectueux empêche l'ensemble du réseau de fonctionner, alors que dans un câblage en étoile, il n'empêche que l'ordinateur auquel il est relié d'être sur le réseau.
Par contre, pour relier des hubs entre eux, on peut envisager une topologie en étoile ou en bus. Il faut simplement vérifier que le signal ne passe pas par plus de quatre hubs.

Câblage d'une salle

Si l'on n'a qu'une salle à câbler (fig 1), le plus simple est de réaliser un câblage en fils RJ45 volants avec un hub dans la salle (prévoir un nombre de ports suffisants). Chaque fil a un maximum de 100m
Les cordons s'achètent tout faits. Ils peuvent aussi être faits sur mesure ou fabriqués. Il suffit pour cela d'acheter les cordons, les connecteurs ainsi qu'une pince spéciale.
Il est déconseillé de faire se côtoyer des cordons réseau et électrique. Si ceci doit avoir lieu, prendre du câble RJ45 écranté (entouré d'une gaine d'aluminium) pour éviter les interférences

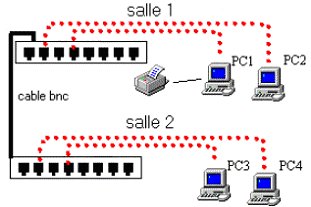

Câblage de quelques salles (fig 2)

Pour câbler quelques salles (si possible contiguës), le plus simple est de mettre un hub par salle et de relier les hubs entre eux avec une topologie en bus (et du câble BNC). L'avantage de cette solution est que quel que soit le nombre de hubs, le signal ne passe que par 2 hubs (celui de la salle de départ et celui de la salle d'arrivée). Il faut toutefois veiller que la longueur du câble BNC soit inférieure à 185m.
Câblage complet d'un établissement
On sort ici du cadre du bricolage et il faut faire appel à une entreprise. Voici ce qu'elle devrait proposer :

Câblage entre les bâtiments
Il doit être réalisé en fibre optique (refuser, sauf en cas de manque d'argent, les câbles BNC pour l'extérieur). Le principe classique est de partir d'un point central et de rayonner en étoile à partir de ce point. Il faut deux fibres pour faire une liaison entre 2 bâtiments.
Il faut toujours prévoir un nombre de fibres supplémentaires au cas où certaines se casseraient. En première approximation, multiplier par deux le nombre de fibres nécessaires. Erreur! Signet non défini.

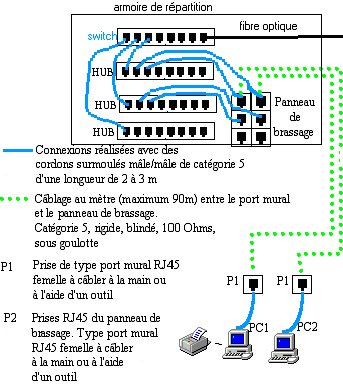

Câblage à l'intérieur d'un bâtiment (fig 4)
La fibre optique arrive dans le bâtiment dans un local technique contenant une armoire de répartition. Dans cette armoire sont stockés tous les éléments actifs (hubs…) du réseau. On peut, à partir de cette armoire, rayonner sur une sphère de 90m. Pour couvrir le maximum d'espace, ce local doit se trouver au milieu du bâtiment. Si les 90m ne suffisent pas, il faut repartir du bâtiment central avec une paire de fibres optiques et répartir les deux armoires dans le bâtiment.

fig 1
